Puits canadien : fonctionnement et installation

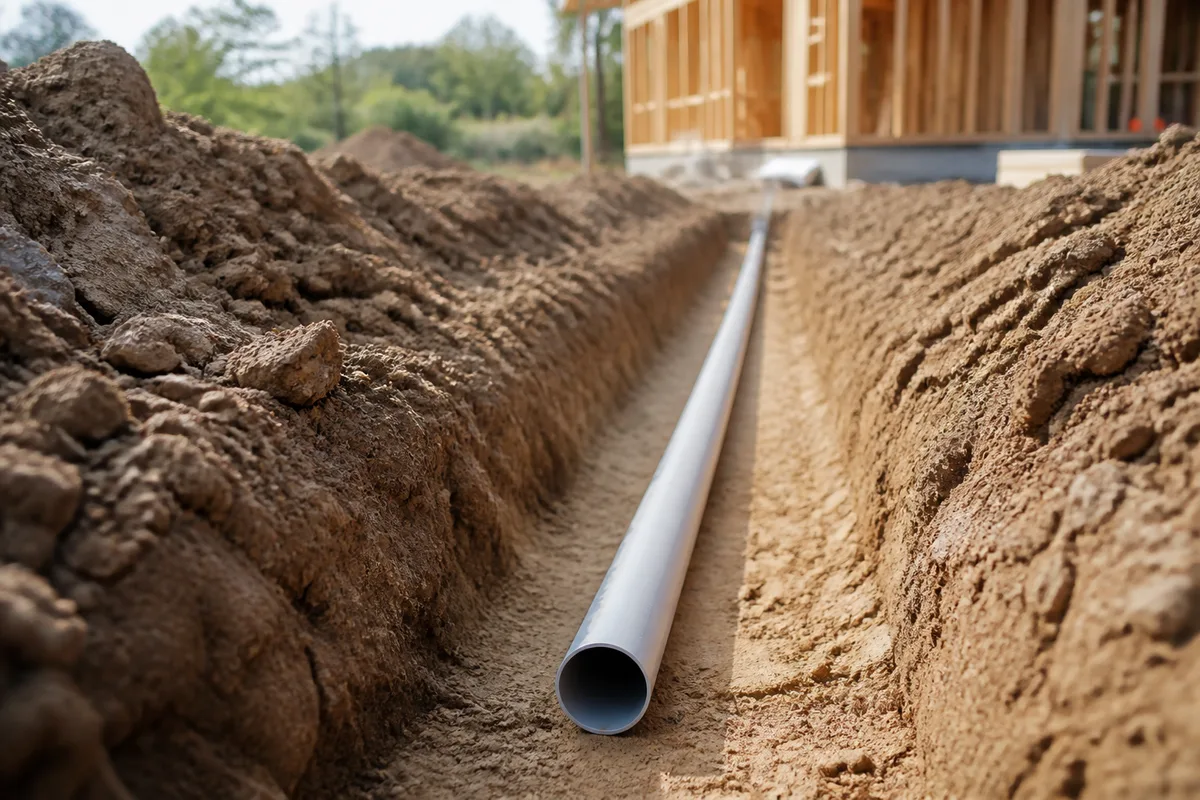

Un puits canadien fait passer l’air neuf de la ventilation dans un tube enterré avant de l’introduire dans le logement. Le sol, plus chaud que l’air extérieur en hiver et plus frais en été, tempère ce flux gratuitement. Le même dispositif prend le nom de puits provençal quand la fonction recherchée est le rafraîchissement estival.

Ce que fait réellement l’air dans le tube

Rien ne produit de chaleur dans un puits canadien. Le dispositif déplace de l’énergie déjà présente dans le sol vers l’air entrant, et l’inverse en été. Cette nuance change tout dans le raisonnement de dimensionnement.

L’inertie du sol, pas une source d’énergie

La température du sous-sol suit celle de l’air extérieur, avec deux corrections décisives. L’amplitude des variations s’écrase à mesure que la profondeur augmente, et le signal se décale dans le temps sous l’effet de l’inertie de la terre.

Sous les latitudes françaises de plaine, le sol devient hors gel vers soixante centimètres de profondeur. Les oscillations saisonnières ne disparaissent pratiquement qu’au-delà de dix à quinze mètres, hors de portée d’une tranchée de maison individuelle. Entre les deux, le tube travaille dans une zone où le sol reste sensiblement plus tempéré que l’air, sans jamais être stable.

Le décalage temporel joue autant que l’amortissement. À un mètre cinquante de profondeur, le sol atteint son minimum plusieurs semaines après le pic de froid de surface, et son maximum bien après les grosses chaleurs. Ce retard tombe à point nommé : le tube reste chargé de fraîcheur au début de l’été et conserve de la chaleur au début de l’hiver, exactement quand la ventilation en tire le meilleur parti.

Préchauffage l’hiver, rafraîchissement l’été

En janvier, l’air extérieur à moins deux degrés traverse un sol nettement plus chaud et arrive tempéré à l’entrée de la ventilation. Le gain se lit sur deux postes : l’énergie de chauffage économisée, et la protection de l’échangeur de la VMC contre le gel.

En juillet, le mécanisme s’inverse. L’air chaud cède sa chaleur au sol et entre rafraîchi de plusieurs degrés. Ce rafraîchissement reste modeste comparé à une climatisation, mais il agit en continu, sans compresseur, pour la seule consommation du ventilateur.

Canadien, provençal, climatique : un seul appareil

Les trois noms désignent le même échangeur air-sol. L’usage réserve puits canadien au réchauffement hivernal et puits provençal au rafraîchissement estival, deux fonctions qu’une même installation assure dès lors qu’elle dispose d’un contournement.

Le terme neutre de puits climatique couvre les deux régimes. Ce vocabulaire compte au moment de comparer des devis, car certains installateurs chiffrent uniquement la fonction dominante de leur région.

Dimensionner : quatre paramètres qui se tiennent

Le dimensionnement ne se décompose pas en quatre choix indépendants. Profondeur, diamètre, longueur et débit forment un système, et modifier l’un déplace le point de fonctionnement des trois autres.

La profondeur, arbitrage entre performance et terrassement

Chaque mètre gagné en profondeur stabilise la température du sol, et chaque mètre coûte en terrassement, en blindage de tranchée et en remblaiement. Le compromis se joue en pratique entre un mètre et deux mètres.

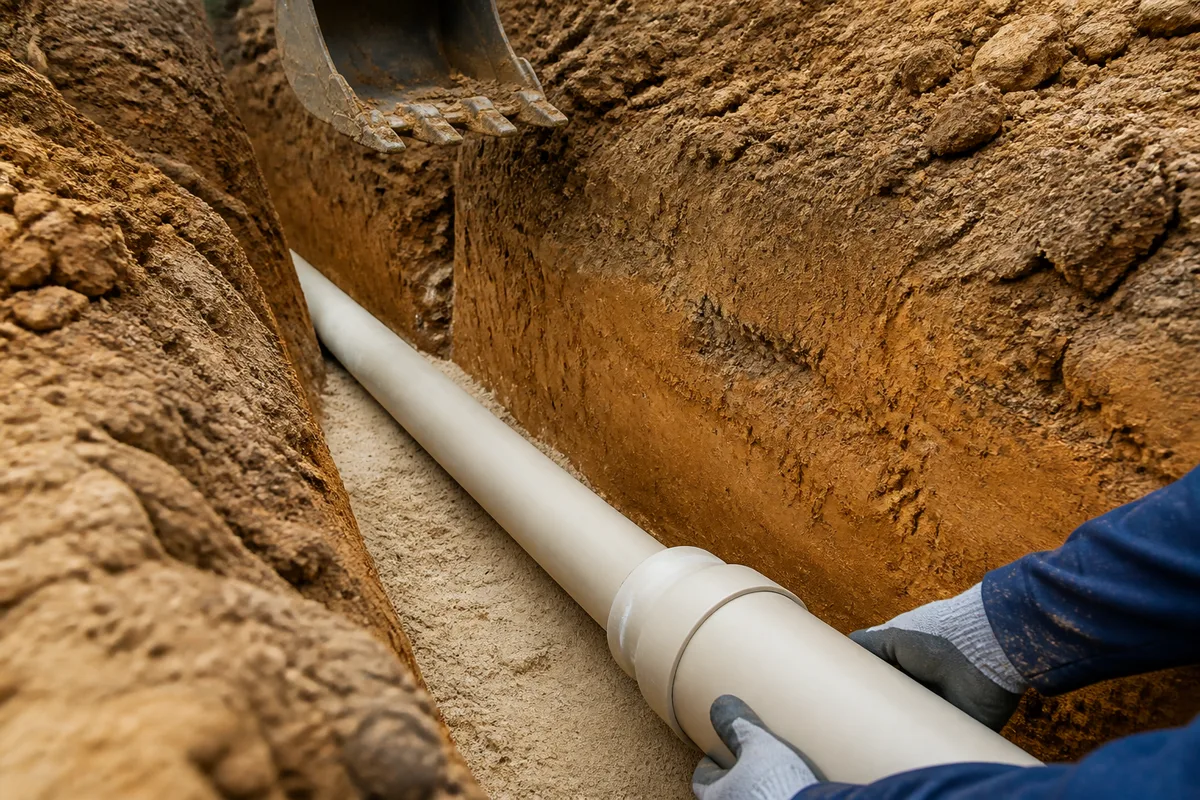

La nature du terrain pèse autant que la cote. Un sol argileux humide conduit mieux la chaleur qu’un sol sableux sec, à profondeur égale. Un remblai fraîchement rapporté conduit mal tant qu’il n’est pas tassé et rehumidifié.

L’environnement immédiat de la tranchée mérite le même examen. Un tube posé sous une terrasse en béton, sous une allée goudronnée ou sous la dalle de la maison ne voit plus le même sol qu’un tube posé sous une prairie. La surface qui reçoit la pluie et le rayonnement alimente la régénération thermique du terrain, et la couper revient à épuiser progressivement la ressource au fil de la saison de chauffe.

Le diamètre commande la vitesse de l’air

Le débit d’air se déduit des besoins de renouvellement du logement, fixés par l’arrêté du 24 mars 1982 relatif à l’aération des logements. Ce débit étant imposé, la vitesse dans le tube dépend uniquement du diamètre retenu.

Un tube étroit accélère l’air, réduit le temps de contact avec la paroi et dégrade l’échange thermique tout en augmentant les pertes de charge. Un tube très large ralentit l’air, améliore l’échange, mais mobilise plus de matière et une tranchée plus généreuse. Les diamètres courants en maison individuelle tournent autour de 160 à 250 millimètres.

La longueur fixe la surface d’échange

La surface d’échange dépend du produit de la longueur par le diamètre. Allonger le tube augmente donc l’échange, jusqu’à un plateau au-delà duquel l’air a déjà rejoint la température du sol et ne gagne plus rien.

Passé ce point, chaque mètre supplémentaire ajoute des pertes de charge, donc de la consommation au ventilateur. Le critère de décision se formule simplement : le gain thermique du puits climatique doit rester supérieur à l’énergie électrique dépensée pour pousser l’air dedans. Un tracé en boucle ou en U tient souvent mieux dans une parcelle qu’une ligne droite, à condition de conserver une pente constante.

Le tube enterré rejoint la même logique que l’enveloppe du bâtiment : il travaille d’autant mieux que les besoins sont déjà faibles. Sur une maison très isolée, notre dossier sur la conception d’une maison bioclimatique détaille les arbitrages amont qui conditionnent le reste.

Coupler le puits à une ventilation double flux

Un échangeur air-sol seul ne ventile rien. Il prétraite l’air neuf, et ce sont les ventilateurs de la VMC qui le mettent en mouvement. Le couplage constitue donc la configuration de référence.

Deux échangeurs en série, un seul réseau

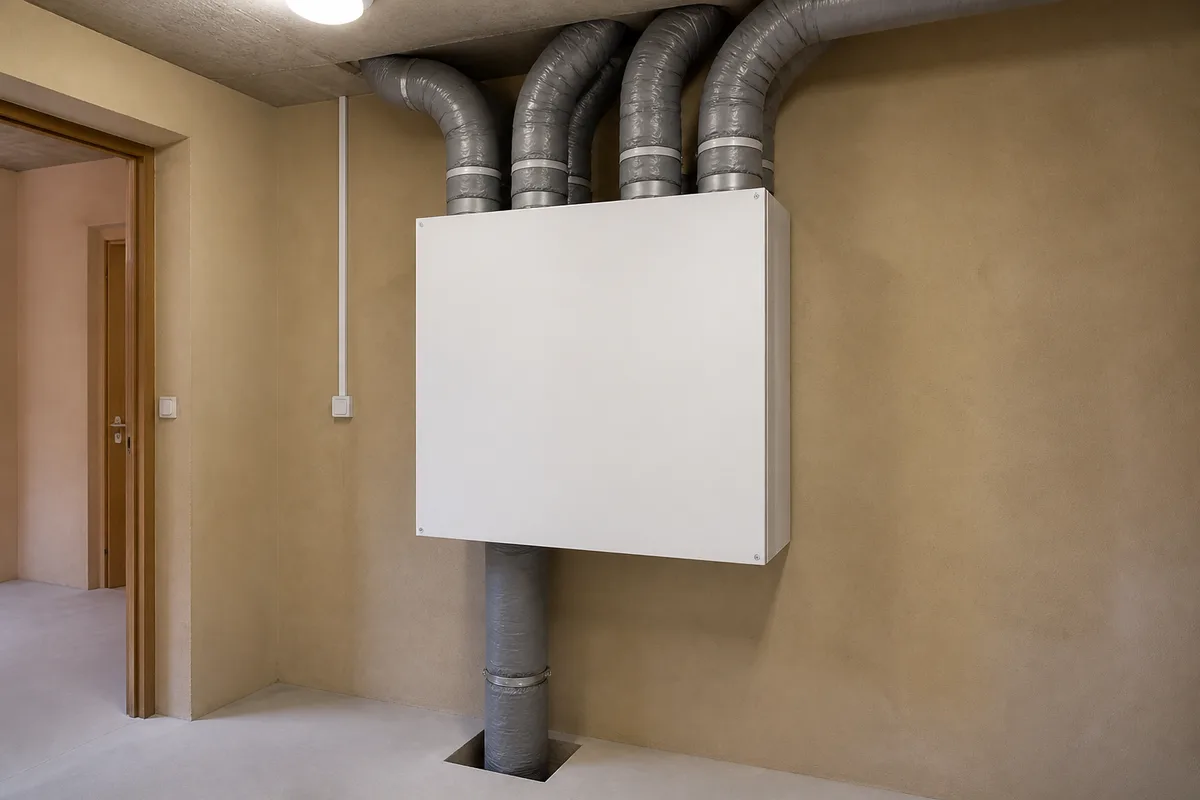

L’air entre par une borne de prise d’air extérieure, traverse le tube enterré, puis rejoint l’entrée d’air neuf de la centrale double flux. Il y croise l’air vicié extrait des pièces humides, sans jamais s’y mélanger, et récupère au passage une part importante de sa chaleur.

L’ordre des deux échanges compte. Le sol tempère d’abord, l’échangeur de la VMC complète ensuite. Cette mise en série protège aussi la centrale : un air entrant déjà réchauffé limite le givrage de l’échangeur en période froide, phénomène qui déclenche sinon des cycles de dégivrage énergivores.

La position de la prise d’air extérieure conditionne le reste. Placez-la loin d’une voie passante, d’un stationnement, d’un composteur ou d’une zone de stockage de bois traité, et surélevez-la suffisamment pour éviter l’aspiration des poussières et des tontes. Un puits provençal raccordé à une prise d’air mal située diffuse dans tout le logement ce qu’il aspire à l’extérieur, pendant des années.

Le by-pass, pièce obligatoire

Un contournement motorisé doit permettre d’aspirer directement l’air extérieur, sans passer par le tube. Trois situations le rendent nécessaire : les mi-saisons où le sol dégraderait un air extérieur déjà agréable, les nuits d’été où l’air extérieur devient plus frais que le sol, et la purge du conduit après un arrêt prolongé.

Sans by-pass, un puits canadien se retourne contre son propriétaire une partie de l’année. La régulation se pilote sur comparaison de sondes, en amont et en aval du tube, plutôt que sur un calendrier fixe.

La variante à eau glycolée

Une seconde famille existe, souvent appelée puits hydraulique. Un circuit fermé d’eau glycolée circule dans le tube enterré, remonte vers une batterie d’échange placée sur l’entrée d’air neuf de la VMC, et transfère là ses calories ou ses frigories.

Cette architecture supprime d’un coup les trois faiblesses sanitaires du système à air : aucun air du logement ne circule dans le sol, la condensation reste confinée dans la batterie à l’intérieur du bâtiment, et le risque d’infiltration de gaz du sol disparaît. Le prix à payer se lit sur le rendement, car la chaîne comporte un échange supplémentaire, et sur la consommation du circulateur qui s’ajoute à celle du ventilateur.

Cette variante gagne du terrain sur les terrains à fort potentiel radon et sur les rénovations où l’étanchéité d’un long conduit enterré serait impossible à garantir. Elle autorise aussi des tracés plus libres, car un tuyau d’eau glycolée accepte des coudes et des pentes irrégulières qu’un conduit d’air ne tolère pas.

Condensation, pente et évacuation

Le point qui ruine le plus d’installations ne relève pas de la thermique mais de l’hydraulique. L’air extérieur humide traversant un tube plus froid dépose son eau sur la paroi, en quantité parfois considérable avant un orage d’été.

Cette condensation coûte doublement. Le changement d’état libère de l’énergie dans le tube, ce qui limite la baisse de température obtenue sur un air humide. L’eau produite stagne ensuite au moindre contre-pente, et une flaque tiède dans un conduit sombre devient un milieu de culture.

Trois règles de mise en œuvre encadrent le problème.

• Une pente constante sur toute la longueur, sans point bas intermédiaire, vers un regard de collecte accessible.
• Une paroi interne parfaitement lisse, qui laisse l’eau ruisseler au lieu de la retenir.

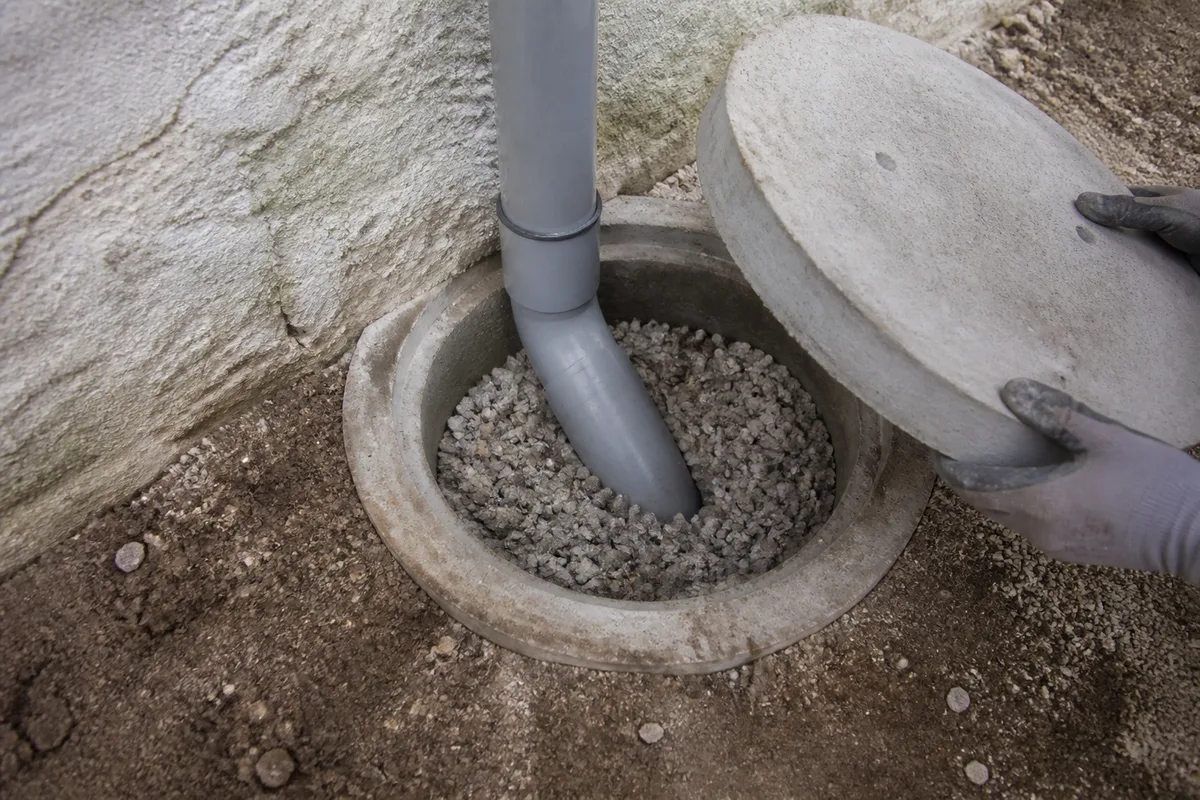

• Un point de collecte visitable, pompe de relevage ou puisard drainant, contrôlable sans terrassement.

L’évacuation vers le réseau d’eaux usées impose un siphon, faute de quoi l’aspiration de la VMC tirerait l’air des égouts dans le logement. Ce siphon doit rester amorcé toute l’année, ce qui reste difficile à garantir en été. Un rejet vers un puisard drainant, quand le terrain le permet, supprime cette servitude.

Le sens de la pente se décide avec le tracé, jamais après. Deux configurations tiennent : une pente unique descendant de la prise d’air vers la maison, avec collecte au point bas près du bâtiment, ou une pente inverse descendant vers un regard extérieur. La première centralise la maintenance dans le local technique, la seconde éloigne l’eau du bâti. Ce choix engage pour la durée de vie du puits climatique, car reprendre une pente signifie rouvrir la tranchée entière.

Qualité de l’air : radon, tubes et entretien

Un tube enterré met l’air respiré en contact avec le sol pendant des dizaines de mètres. Cette configuration réclame une exigence sanitaire supérieure à celle d’un simple conduit de ventilation.

Le radon se traite au dessin, pas après coup

Le radon est un gaz radioactif d’origine naturelle qui remonte du sous-sol, plus abondant sur les terrains granitiques, volcaniques et uranifères. Selon l’Institut de radioprotection et de sûreté nucléaire, il représente environ le tiers de l’exposition moyenne de la population française aux rayonnements ionisants, et l’institut classe chaque commune en potentiel radon de niveau un, deux ou trois.

Le cadre réglementaire français, issu du décret n° 2018-434 du 4 juin 2018 et de l’arrêté du 26 février 2019, retient un niveau de référence de 300 becquerels par mètre cube au-delà duquel des actions correctives s’imposent. Un conduit poreux ou un joint mal serré ferait entrer ce gaz directement dans le flux d’air neuf.

La parade tient en trois exigences : un tube étanche aux gaz, des jonctions contrôlées une par une à la pose, et une purge par by-pass avant toute remise en service après un arrêt prolongé. Le gaz étant plus dense que l’air, il s’accumule lentement dans un conduit à l’arrêt.

Filtres, crépine et matériau du conduit

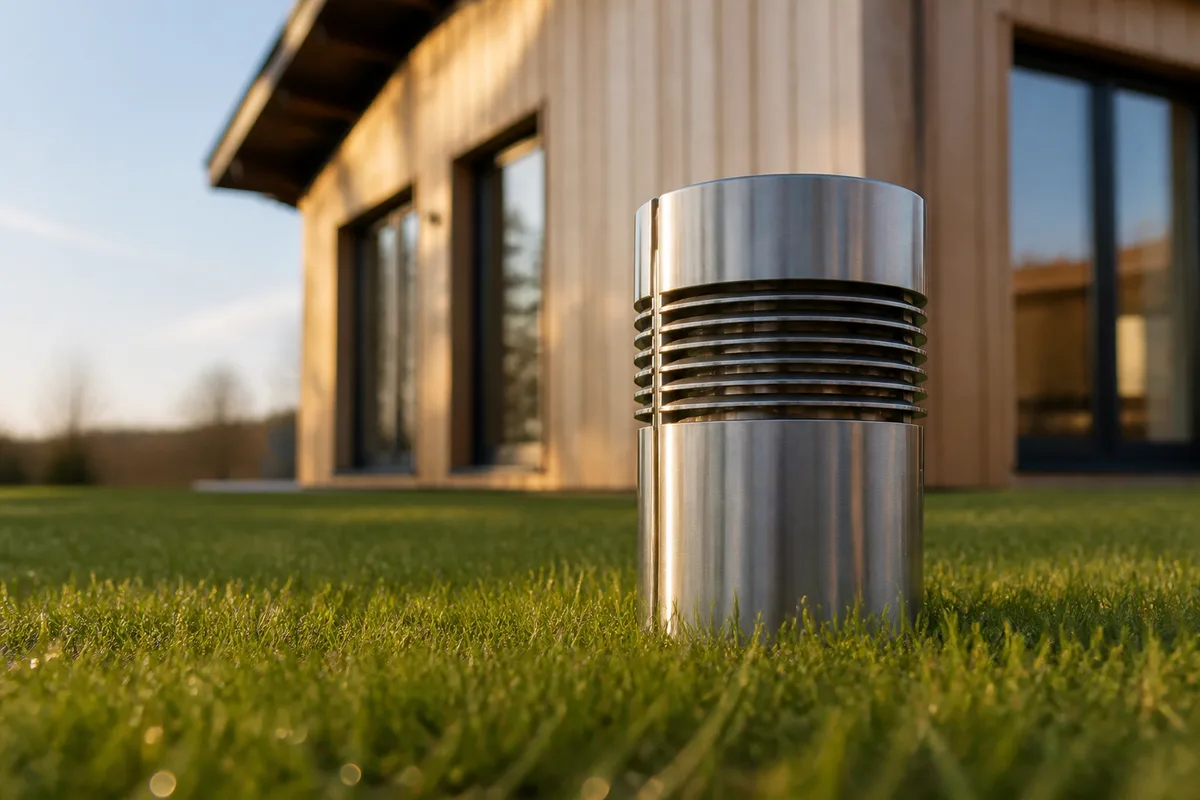

La borne de prise d’air extérieure porte une grille anti-rongeurs, puis des filtres de finesse croissante vers l’intérieur. Sans cette protection, le tube devient un couloir d’accès pour les rongeurs, les insectes et les feuilles mortes, dont l’accumulation forme un substrat idéal pour moisissures et bactéries.

Le matériau du conduit se choisit sur trois critères simultanés : étanchéité aux gaz du sol, paroi interne lisse et absence d’émission dans l’air véhiculé. Le polyéthylène haute densité et le polypropylène à paroi lisse dominent les installations récentes, parfois avec un traitement antibactérien de surface.

L’entretien reste léger mais non négociable. Filtres remplacés selon l’encrassement, regard de condensats vérifié chaque saison, conduit inspecté périodiquement. Prévoyez cette maintenance dès la conception : un regard coulé sous une terrasse, un filtre logé derrière un doublage ou une trappe inaccessible transforment une routine de dix minutes en chantier reporté d’année en année. Une odeur inhabituelle après une longue période d’arrêt signale une matière en décomposition et impose une inspection avant toute remise en route. La logique rejoint celle décrite dans notre article sur comment améliorer la qualité de l’air intérieur chez soi.

Coût, rentabilité et cas où le puits ne se justifie pas

Le budget d’un puits canadien se répartit sur quatre postes très inégaux : le terrassement, le conduit et ses accessoires, la régulation avec ses sondes et son by-pass, puis le raccordement à la centrale de ventilation. Le terrassement domine presque toujours, et son montant dépend du terrain, de l’accès aux engins et de la présence de roche.

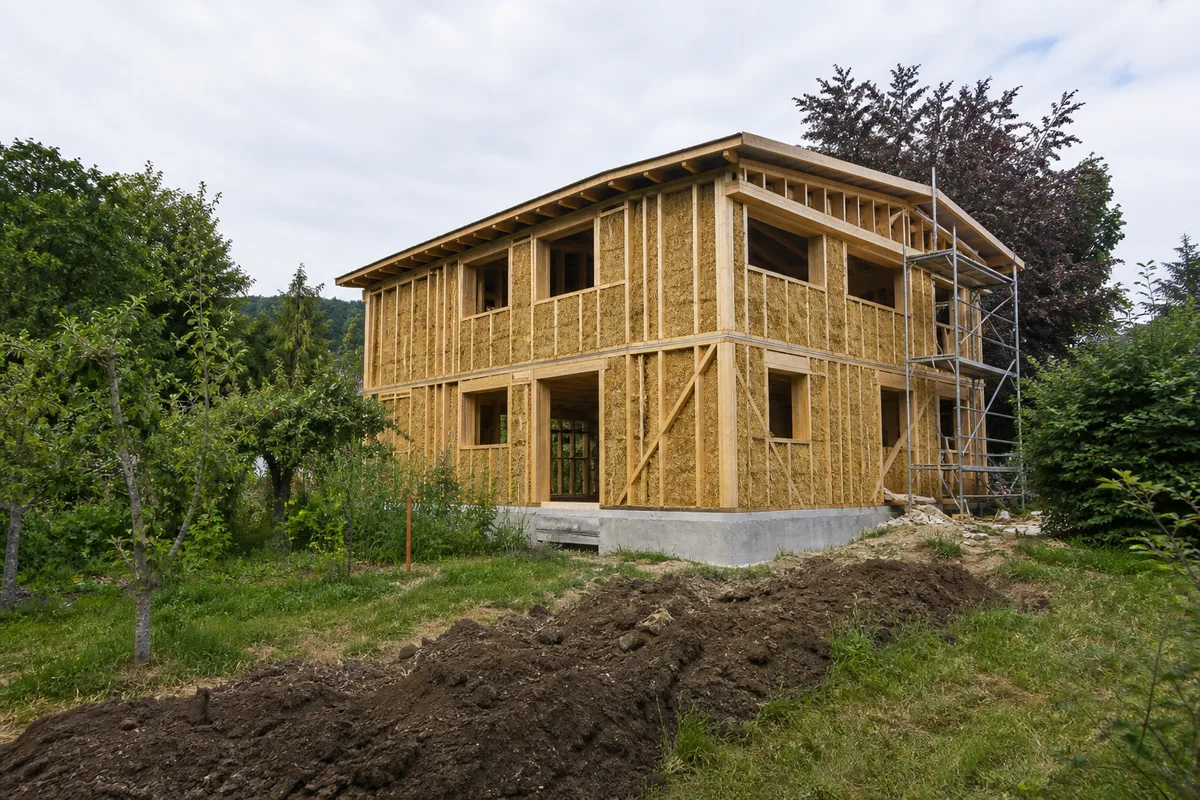

Cette structure de coût dicte le moment de l’installation. Un puits posé pendant les fouilles d’une construction neuve profite d’une pelle déjà sur place et d’un terrain nu. Le même ouvrage creusé après coup dans un jardin aménagé change de catégorie budgétaire, sans rien gagner en performance.

Le retour sur investissement se calcule sur l’énergie de chauffage évitée, à laquelle s’ajoute un rafraîchissement estival difficile à monétiser mais très perceptible. Le gain reste modeste en valeur absolue, car il porte sur le seul poste du renouvellement d’air.

Deux bénéfices échappent pourtant à ce calcul. La protection de l’échangeur de la VMC contre le givre supprime des cycles de dégivrage et prolonge la vie de la centrale. Le confort estival, ensuite, évite parfois l’installation d’une climatisation, dont le coût d’achat et la consommation pèsent bien plus lourd que le tube enterré. Comparez donc les puits canadiens à cette alternative réelle, pas à l’absence d’équipement.

Quatre situations disqualifient franchement le dispositif.

1. Un terrain rocheux ou une nappe affleurante, qui font exploser le coût de la tranchée.
2. Une parcelle trop exiguë pour développer la longueur de tube utile.
3. Une maison sans ventilation double flux, où le puits perd son partenaire naturel.
4. Une rénovation lourde déjà engagée sur des postes plus rentables, isolation et étanchéité en tête.

Le raisonnement vaut aussi pour les projets très ambitieux. Notre dossier sur la maison autonome en énergie rappelle une hiérarchie constante : la sobriété du bâti passe avant tout équipement, et un mur en bottes de paille correctement enduit apporte plus qu’un tube enterré posé sur une enveloppe médiocre. Les performances de cette enveloppe sont détaillées dans notre article sur l’isolation en paille et sa performance thermique.

Prochaine étape

Faites réaliser une étude thermique du projet avant de creuser, sur la base des débits de ventilation réels et des données climatiques de la commune. Consultez en parallèle le potentiel radon de votre commune, publié par l’Institut de radioprotection et de sûreté nucléaire. Ces deux informations décident du diamètre, de la longueur et du niveau d’étanchéité à exiger, avant qu’une pelle ne touche le terrain.
